RGB LED-szalag vezérlővel az RGB LED-szalagok világítása vezérelhető. Be- illetve kikapcsolható a világítás továbbá beállítható annak fényereje és módja a rádiófrekvenciás távirányítón található 6 érintőgomb és 1 érintő színkör segítségével. A színkör segítségével pillanatok alatt bármilyen szín kiválasztható.

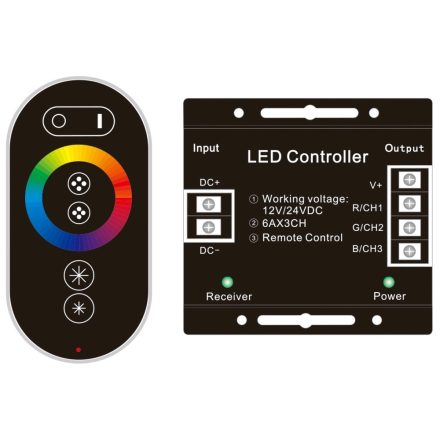

A távirányító funkciói:
![](https://b2b.armintrade.hu/files/documents/ABLS12V6TKRGB-216W-RFC-HU-1.jpg)
|
1. Kikapcsológomb
2. Bekapcsológomb
3. Statikus RGB színkör
4. Következő mód
5. Előző mód
6. Fényerő / sebesség növelés
7. Fényerő / sebesség csökkentés
|
Világítási módok:
1. Statikus színek: Statikus fehér szín, a színkörön lévő és az előre beállított színek
2. Színváltás 3 szín váltakozásával, átmenet nélkül: zöld-kék-piros
3. Színváltás 7 szín váltakozásával, átmenet nélkül: piros-zöld-kék-sárga-lila-cián-fehér
4. Villogás 3-szor, színváltással: piros-zöld-kék
5. Villogás 3-szor, színváltással: piros-zöld-kék-sárga-lila-cián-fehér
4. Lélegzés effekt 3 szín váltakozásával: zöld-kék-piros
6. Lélegzés effekt 7 szín váltakozásával: zöld-kék-sárga-lila-cián-fehér-piros
7. Színváltás átmenettel 3 szín között: zöld-kék-piros
8. Színváltás átmenettel 7 szín között: piros-sárga-zöld-cián-kék-fehér-lila
9. Villogás 3 váltakozó színnel: piros-zöld-kék
10. Villogás 7 váltakozó színnel: fehér-piros-zöld-kék-sárga-lila-cián

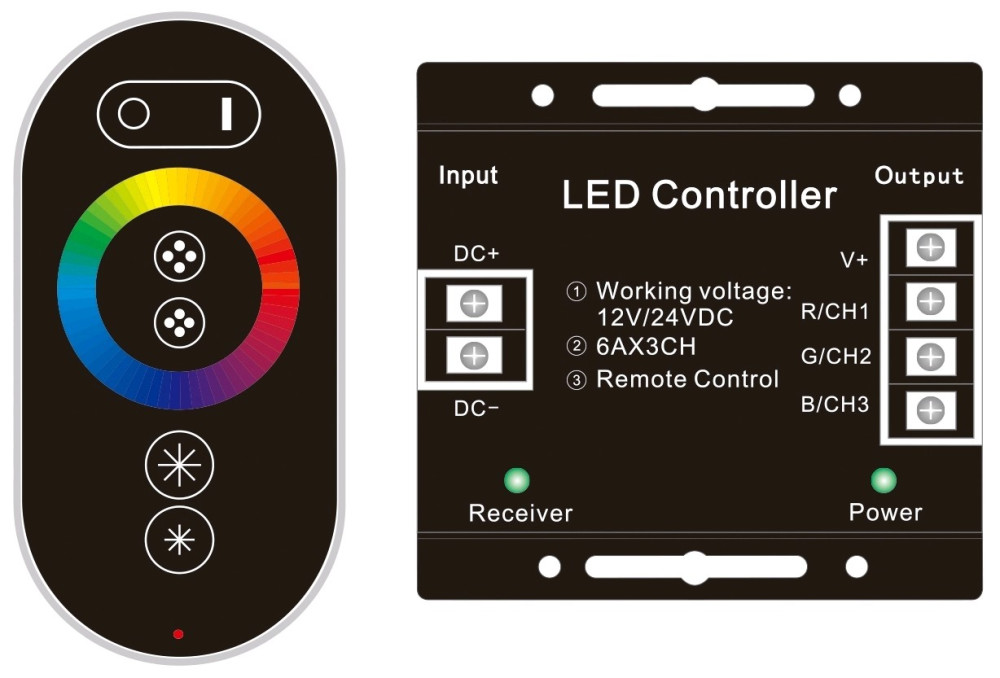

A vezérlő RGB LED-szalag és tápegység közé szerelve látja el funkcióját, erre példa az alábbi ábra:
Bekötés:
Az RGB led szalag vezetékeit szín szerint csatlakoztassa a vezérlőhöz:
B – kék vezeték
G – zöld vezeték
R – piros vezeték
V+ - fekete vezeték
…majd a csavar meghúzásával rögzítse mindegyik kábelt.
Ha megfelelően rögzítette a LED szalag vezetékeit a vezérlőegységbe, akkor következő lépésben rögzítse a tápegység kábeleit is a megfelelő helyre.
Csatlakoztassa a piros vezetéket a DC+, fekete vezetéket a DC- terminálhoz, majd a csavar meghúzásával rögzítse.
![](https://b2b.armintrade.hu/files/documents/ABLS12V6TKRGB-216W-RFC-HU-2.jpg)
A vezérlő alkalmas 12V és 24V -os működésre is.
Ha 12V-os rendszert épít, figyeljen rá, hogy a LED-szalag és a tápegység is 12V-os legyen!
Ha 24V-os rendszert épít, figyeljen rá, hogy a LED-szalag és a tápegység is 24V-os legyen!
CE, EMC és RoHS minősítésekkel rendelkező termék.
A képek tájékoztató jellegűek!
